原標題：大功率LED封裝有哪五大關鍵技術？

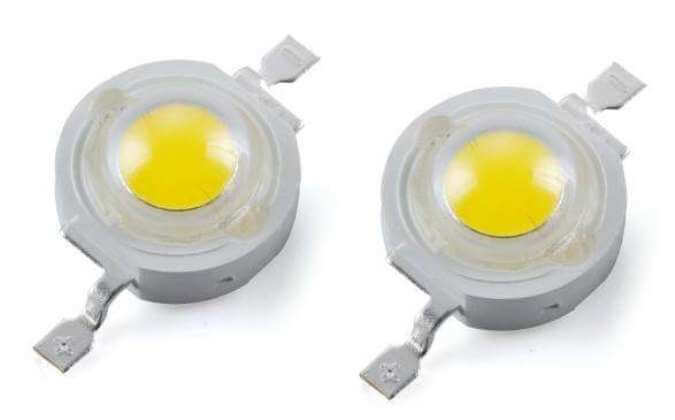

大功率LED封裝主要涉及光、熱、電、結構與工藝等方面。這些因素彼此既相互獨立，又相互影響。其中，光是LED封裝的目的，熱是關鍵，電、結構與工藝是手段，而性能是封裝水平的具體體現。從工藝兼容性及降低生產成本而言，LED封裝設計應與芯片設計同時進行，即芯片設計時就應該考慮到封裝結構和工藝。否則，等芯片制造完成后，可能由于封裝的需要對芯片結構進行調整，從而延長了產品研發周期和工藝成本，有時甚至不可能。
具體而言，大功率LED封裝的關鍵技術包括：
一、低熱阻封裝工藝
對于現有的LED光效水平而言，由于輸入電能的80%左右轉變成為熱量，且LED芯片面積小，因此，芯片散熱是LED封裝必須解決的關鍵問題。主要包括芯片布置、封裝材料選擇(基板材料、熱界面材料)與工藝、熱沉設計等。
LED封裝熱阻主要包括材料(散熱基板和熱沉結構)內部熱阻和界面熱阻。散熱基板的作用就是吸收芯片產生的熱量，并傳導到熱沉上，實現與外界的熱交換。常用的散熱基板材料包括硅、金屬(如鋁，銅)、陶瓷(如 ，AlN，SiC)和復合材料等。如Nichia公司的第三代LED采用CuW做襯底，將1mm芯片倒裝在CuW襯底上，降低了封裝熱阻，提高了發光功率和效率;Lamina Ceramics公司則研制了低溫共燒陶瓷金屬基板，并開發了相應的LED封裝技術。該技術首先制備出適于共晶焊的大功率LED芯片和相應的陶瓷基板，然后將LED芯片與基板直接焊接在一起。
由于該基板上集成了共晶焊層、靜電保護電路、驅動電路及控制補償電路，不僅結構簡單，而且由于材料熱導率高，熱界面少，大大提高了散熱性能，為大功率LED陣列封裝提出了解決方案。德國Curmilk公司研制的高導熱性覆銅陶瓷板，由陶瓷基板(AlN或 )和導電層(Cu)在高溫高壓下燒結而成，沒有使用黏結劑，因此導熱性能好、強度高、絕緣性強。其中氮化鋁(AlN)的熱導率為160W/mk，熱膨脹系數為 (與硅的熱膨脹系數相當)，從而降低了封裝熱應力。
二、高取光率封裝結構與工藝
在LED使用過程中，輻射復合產生的光子在向外發射時產生的損失，主要包括三個方面：芯片內部結構缺陷以及材料的吸收;光子在出射界面由于折射率差引起的反射損失;以及由于入射角大于全反射臨界角而引起的全反射損失。因此，很多光線無法從芯片中出射到外部。通過在芯片表面涂覆一層折射率相對較高的透明膠層(灌封膠)，由于該膠層處于芯片和空氣之間，從而有效減少了光子在界面的損失，提高了取光效率。此外，灌封膠的作用還包括對芯片進行機械保護，應力釋放，并作為一種光導結構。因此，要求其透光率高，折射率高，熱穩定性好，流動性好，易于噴涂。為提高LED封裝的可靠性，還要求灌封膠具有低吸濕性、低應力、耐老化等特性。
目前常用的灌封膠包括環氧樹脂和硅膠。硅膠由于具有透光率高，折射率大，熱穩定性好，應力小，吸濕性低等特點，明顯優于環氧樹脂，在大功率LED封裝中得到廣泛應用，但成本較高。研究表明，提高硅膠折射率可有效減少折射率物理屏障帶來的光子損失，提高外量子效率，但硅膠性能受環境溫度影響較大。隨著溫度升高，硅膠內部的熱應力加大，導致硅膠的折射率降低，從而影響LED光效和光強分布。
總體而言，為提高LED的出光效率和可靠性，封裝膠層有逐漸被高折射率透明玻璃或微晶玻璃等取代的趨勢，通過將熒光粉內摻或外涂于玻璃表面，不僅提高了熒光粉的均勻度，而且提高了封裝效率。此外，減少LED出光方向的光學界面數，也是提高出光效率的有效措施。
三、陣列封裝與系統集成技術

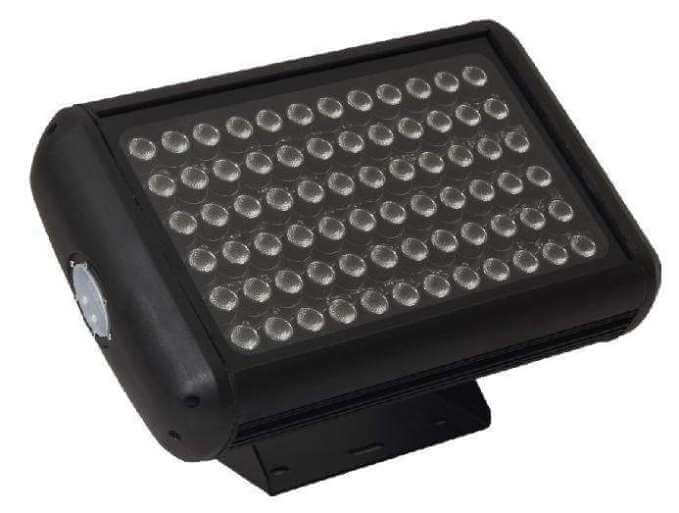

目前，高亮度LED器件要代替白熾燈以及高壓汞燈，必須提高總的光通量，或者說可以利用的光通量。而光通量的增加可以通過提高集成度、加大電流密度、使用大尺寸芯片等措施來實現。而這些都會增加LED的功率密度，如散熱不良，將導致LED芯片的結溫升高，從而直接影響LED器件的性能(如發光效率降低、出射光發生紅移，壽命降低等)。多芯片陣列封裝是目前獲得高光通量的一個最可行的方案，但是LED陣列封裝的密度受限于價格、可用的空間、電氣連接，特別是散熱等問題。
由于發光芯片的高密度集成，散熱基板上的溫度很高，必須采用有效的熱沉結構和合適的封裝工藝。常用的熱沉結構分為被動和主動散熱。被動散熱一般選用具有高肋化系數的翅片，通過翅片和空氣間的自然對流將熱量耗散到環境中。該方案結構簡單，可靠性高，但由于自然對流換熱系數較低，只適合于功率密度較低，集成度不高的情況。對于大功率LED封裝，則必須采用主動散熱，如翅片+風扇、熱管、液體強迫對流、微通道致冷、相變致冷等。
在系統集成方面，臺灣新強光電公司采用系統封裝技術(SiP)， 并通過翅片+熱管的方式搭配高效能散熱模塊，研制出了72W、80W的高亮度白光LED光源。由于封裝熱阻較低(4、38℃/W)，當環境溫度為25℃時，LED結溫控制在60℃以下，從而確保了LED的使用壽命和良好的發光性能。而華中科技大學則采用COB封裝和微噴主動散熱技術，封裝出了220W和1500W的超大功率LED白光光源。
四、封裝大生產技術
晶片鍵合(Wafer bonding)技術是指芯片結構和電路的制作、封裝都在晶片(Wafer)上進行，封裝完成后再進行切割，形成單個的芯片(Chip);與之相對應的芯片鍵合(Die bonding)是指芯片結構和電路在晶片上完成后，即進行切割形成芯片(Die)，然后對單個芯片進行封裝(類似現在的LED封裝工藝)。很明顯，晶片鍵合封裝的效率和質量更高。由于封裝費用在LED器件制造成本中占了很大比例，因此，改變現有的LED封裝形式(從芯片鍵合到晶片鍵合)，將大大降低封裝制造成本。此外，晶片鍵合封裝還可以提高LED器件生產的潔凈度，防止鍵合前的劃片、分片工藝對器件結構的破壞，提高封裝成品率和可靠性，因而是一種降低封裝成本的有效手段。
此外，對于大功率LED封裝，必須在芯片設計和封裝設計過程中，盡可能采用工藝較少的封裝形式(Package-less Packaging)，同時簡化封裝結構，盡可能減少熱學和光學界面數，以降低封裝熱阻，提高出光效率。
五、封裝可靠性測試與評估
LED器件的失效模式主要包括電失效(如短路或斷路)、光失效(如高溫導致的灌封膠黃化、光學性能劣化等)和機械失效(如引線斷裂，脫焊等)，而這些因素都與封裝結構和工藝有關。LED的使用壽命以平均失效時間(MTTF)來定義，對于照明用途，一般指LED的輸出光通量衰減為初始的70%(對顯示用途一般定義為初始值的50%)的使用時間。
由于LED壽命長，通常采取加速環境試驗的方法進行可靠性測試與*估。測試內容主要包括高溫儲存(100℃，1000h)、低溫儲存(-55℃，1000h)、高溫高濕(85℃/85%，1000h)、高低溫循環(85℃～-55℃)、熱沖擊、耐腐蝕性、抗溶性、機械沖擊等。然而，加速環境試驗只是問題的一個方面，對LED壽命的預測機理和方法的研究仍是有待研究的難題。
